螺桿冷水機的制冷壓縮機工作原理解析

2016-05-16 16:27:03 164

水冷螺桿式冷水機屬于水冷冷水機系列，以其制冷壓縮機的類型而得此名。制冷壓縮機是冷水機中重中之重的一個部件，被譽為冷水機的“心臟”。那么，螺桿式制冷壓縮機的主要零部件有哪些呢？它是如何完成壓縮工作過程的？

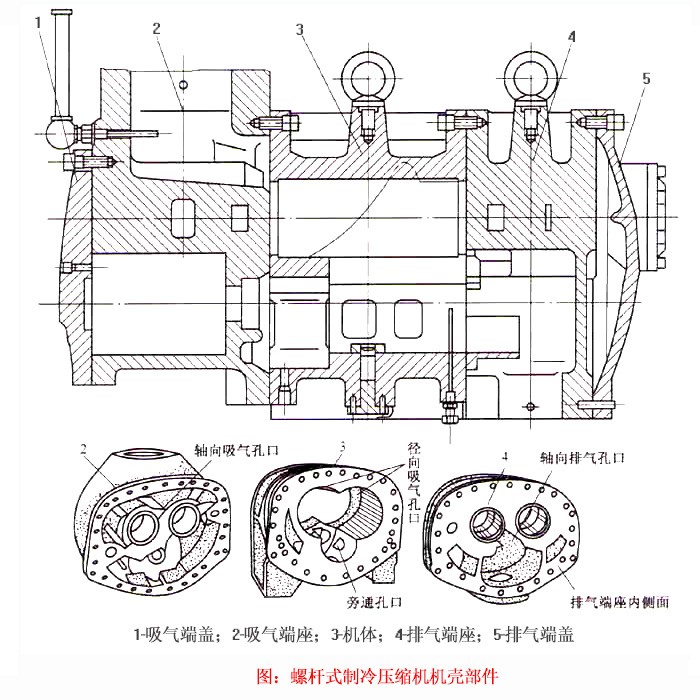

螺桿式壓縮機機殼部件

     標準型水冷螺桿式冷水機的壓縮機，主要零部件包括機殼、轉子、軸承、平衡活塞、軸封及輸氣量調節裝置等。
    1、機殼：螺桿式制冷壓縮機的機殼一般為剖分式。它是由機體（氣缸體）、吸氣端座、排氣端座及兩端端蓋組成。
    2、輸氣量調節滑閥：輸氣量調節滑閥是螺桿式冷水機制冷壓縮機中用來調節輸氣量的一種結構元件，雖然螺桿式制冷壓縮機的輸氣量調節方法有多種，但采用滑閥的調節方法獲得了普遍的應用。
    3、噴油結構：螺桿式制冷壓縮機大多采用噴油結構。
    4、軸封：螺桿式冷水機制冷系統的密封至關重要，因此在開啟螺桿式制冷壓縮機的轉子外伸軸處，通常采用密封性能較好的接觸式機械密封，它主要有彈簧式和波紋式兩種。
    5、軸承與油壓平衡活塞：螺桿式制冷壓縮機屬告訴重載。為了保證陰、陽轉子的精確定位及平衡軸向力和徑向力，必須選用高精度、高速、重載的軸承和相應的平衡機構，確保轉子可靠運行。一般說，低負荷、小型機器中，多采用滾動軸承；高負荷、大中型機器中，多采用滑動軸承，為了平衡部分或全部軸向力，通常用一個平衡活塞來達到這一目的。【低溫冷水機】
    6、轉子：轉子是螺桿式制冷壓縮機的主要部件。常采用整體式結構，將螺桿與軸做成一體。
    7、聯軸器：開啟水冷螺桿式冷水機的制冷壓縮機通過聯軸器與電動機相連。

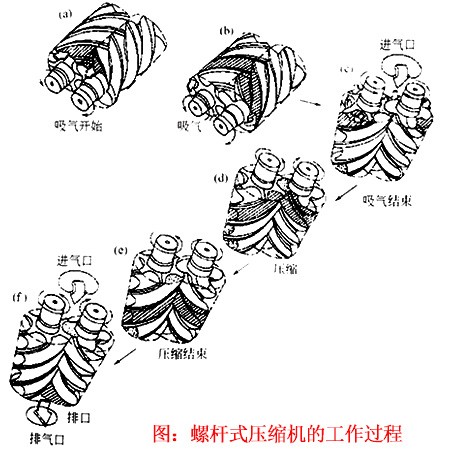

螺桿式壓縮機工作過程
